Mô tả

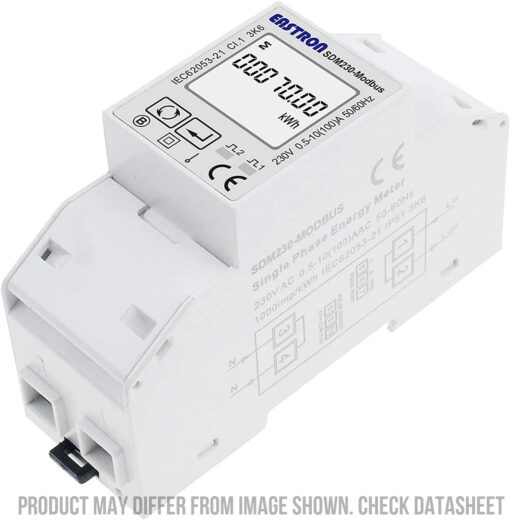

EASTRON SDM230-Modbus là Metter chống phát ngược Zero Export.

Là một công tơ điện 2 chiều cho phép đo đếm điện vào và ra khỏi nhà độ chính xác cao có thể dùng so sánh với công tơ 2 chiều của điện lực.

Đồng hồ bám tải EASTRON SDM230-Modbus sử dụng được cho biến tần Hypontech, Growatt, Zever solar, Solplanet, Aiswei.

Thiết bị có độ tin cậy cao, khối lượng nhỏ, trọng lượng nhẹ, ngoại hình đẹp, công nghệ tiên tiến.

Dễ dàng lắp đặt trên thanh din-rail tủ điện.

Đồng hồ là hoàn toàn phù hợp với liên quan yêu cầu kỹ thuật của GB/T17215.321-2008 tiêu chuẩn quốc gia và IEC62053 tiêu chuẩn quốc tế của cấp 1, cấp 2 giai đoạn đo năng lượng, có thể trực tiếp và chính xác đo năng lượng hoạt động và năng lượng tiêu thụ.

CẤU THÀNH CHỨC NĂNG BÁM TẢI CHO HỆ THỐNG 1 PHASE

a) Thành phần hệ thống bám tải

• Tấm pin PV
• Cáp RS485
• Inverter Growatt có cổng chức năng bám tải
• Smart meter Eastron SDM230 Modbus
• Tải tiêu thụ
• Dây điện
• Lưới điện

b) Sơ đồ kết nối

Hệ thống 1 pha sẽ được đấu nối theo sơ đồ như hình sau. Ta cần đảm bảo vị trí tất cả các thiết bị được đặt đúng theo sơ đồ để meter có thể đọc và truyền thông tin một cách chính xác.

Meter bám tải EASTRON SDM230-Modbus giao tiếp với Inverter bằng giao thức Modbus – RTU qua cổng RS485.

Vì vậy để chức năng bám tải ZeroExport được thực hiện chuẩn xác chúng ta phải kết nối đúng chân giao tiếp của Meter với Inverter.
