Tải Manual: dtsd1352-manual

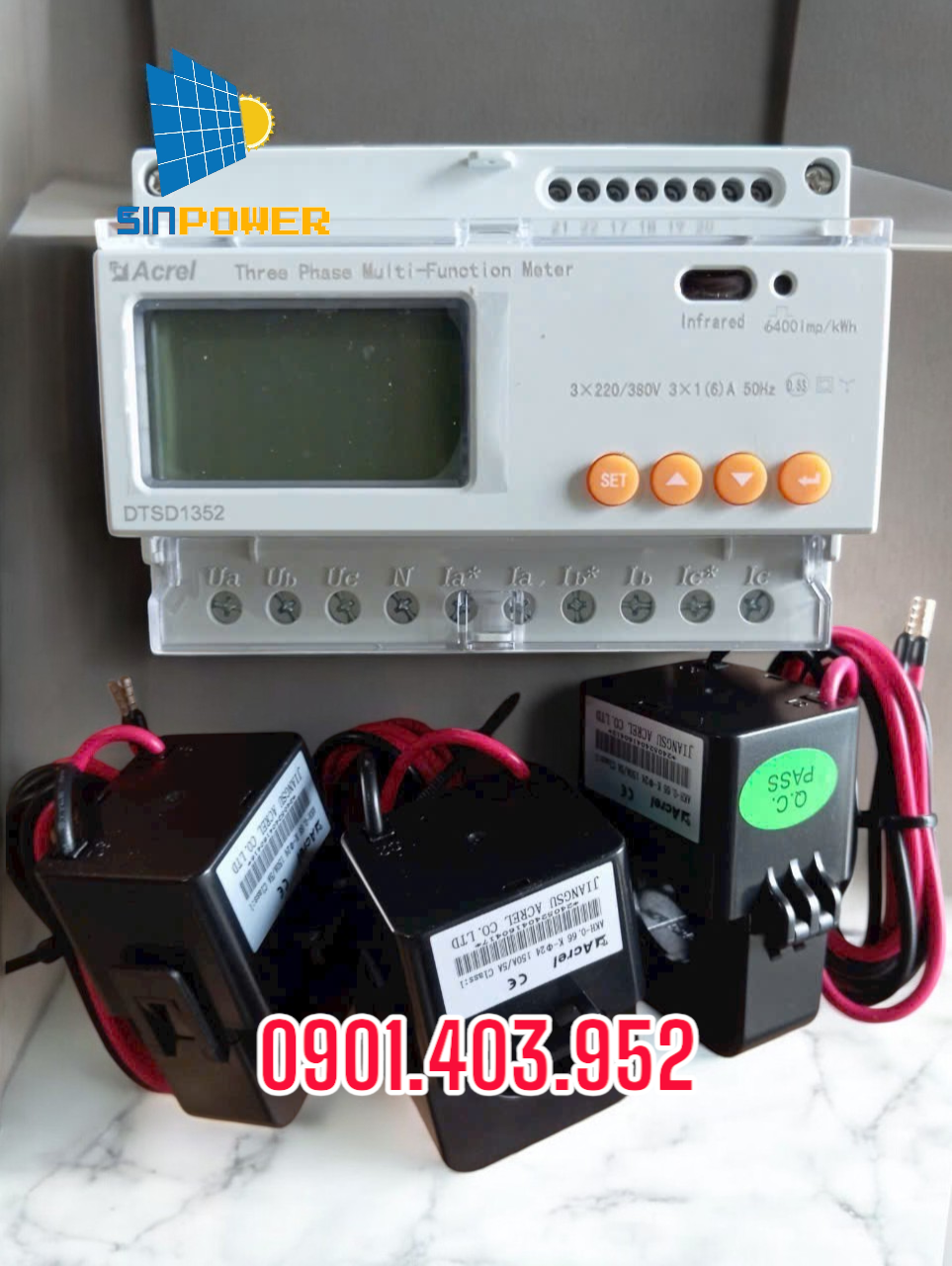

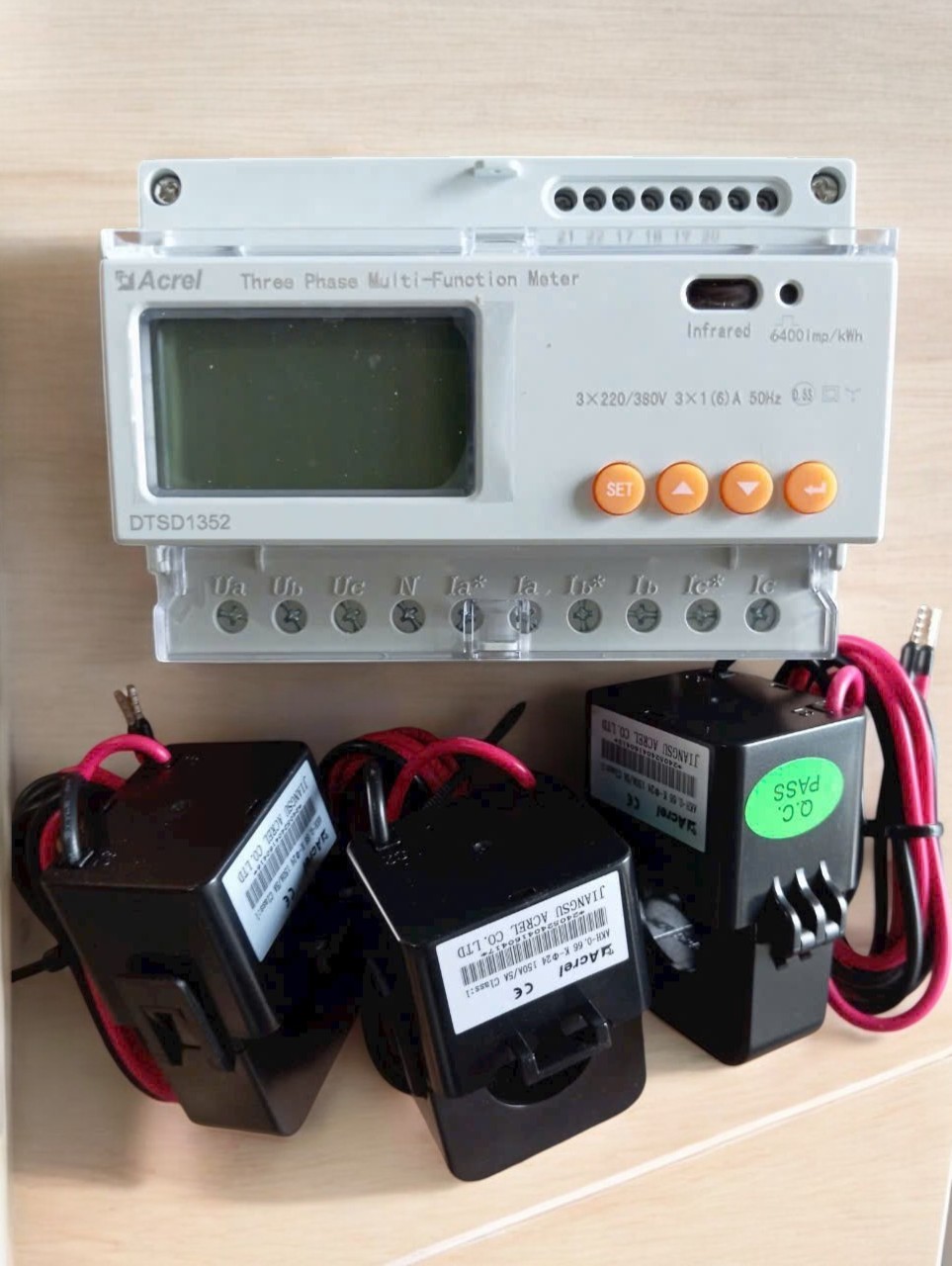

Thiết bị Zero Export cho Inverter Solis 3 pha. Model: Acrel DTSD 1352

• Chức năng: quản lý giám sát công suất phát lên lưới sử dụng cho Inverter Solis 3 pha.
• Thiết bị chống phát ngược của Solis – giải pháp Zero Export 3 pha – Meter 3 pha + CT là giải pháp hiệu quả dùng trong hê thống điện mặt trời áp mái hộ gia đình hoặc các xưởng sản xuất, doanh nghiệp trong thời gian chờ đợi cơ chế mới từ việc mua bán điện với EVN.
• Sử dụng bộ Smart Meter 3 pha cho các Inverter Solis 3 pha công suất lớn hơn từ 10kW, 15kW – 80kW:  Solis-3P(3-20)K-4G, Solis-(25-50)K-5G , Solis-(80-110)K-5G
•
•

• Technical parameter

  Specification		3 phase 3 wires, 3 phase 4 wires
  Voltage	Reference voltage	3×100V、 3×380V、3×57.7/100V、 3×220/380V
  	Consumption	<10VA(Single phase)
  	Impedance	>2MΩ
  	Accuracy class	Error±0.2%
  Current	Input current	3×1(6)A，3×1(6)A(Outlay transformer)，3×10(80)A，3×10(100)A(Outlay transformer)
  	Consumption	<1VA(Single phase rated current)
  	Accuracy class	Error±0.2%
  Power		Active, reactive, apparent power, error±0.5℅
  Frequency		45～65Hz， Error±0.2%
  Temperature		-40℃～99℃
  Energy		Active energy(Accuracy class:0.5, 1), reactive energy(Accuracy class 2)
  Clock		≤0.5s/d
  Energy pulse output		1 active optocoupler output, 1 reactive optocoupler output
  Switching output		1 Switching output, Maximum allowed voltage: DC/AC 220V
  Switching input		1 optocoupler input,Maximum allowed voltage: DC/AC 220V
  Width of pulse		80±20ms
  Pulse constant		6400imp/kWh,400imp/kWh(Correspond with the basic current)
  Interface and communication		RS485：Modbus RTU
  Range of communication address		Modbus RTU:1~ 247；
  Baud rate		1200bps~19200bps
  Relative temperature		-25℃~+55℃
  Relative humidity		≤95℅(No condensation)



  Cách chọn mã đồng hồ bám tải 3 pha Acrel DTSD1352-C

  • Acrel DTSD1352-C: RS485 modbus-RTU
  • Acrel DTSD1352-2C: 2 x RS485 modbus-RTU
  • Acrel DTSD1352-K: 1 DO 1 DI
  • Acrel DTSD1352-F: nhiều biểu giá – Multi-tariff energy
  • Acrel DTSD1352-T: 3 kênh nhiệt độ với cảm biến NTC
  • Acrel DTSD1352-H: sóng hài bậc 2-31st individual harmonics và tổng dòng hài THD
