Tải Catalogue: GW22-SY简易手册

• Biến tần 1 pha 220v ra 3 pha 380v













Dưới đây là thông tin chi tiết về dòng sản phẩm biến tần bơm năng lượng mặt trời (Solar Pump Inverter) mã hiệu GW22-SY của thương hiệu GIGABOX.

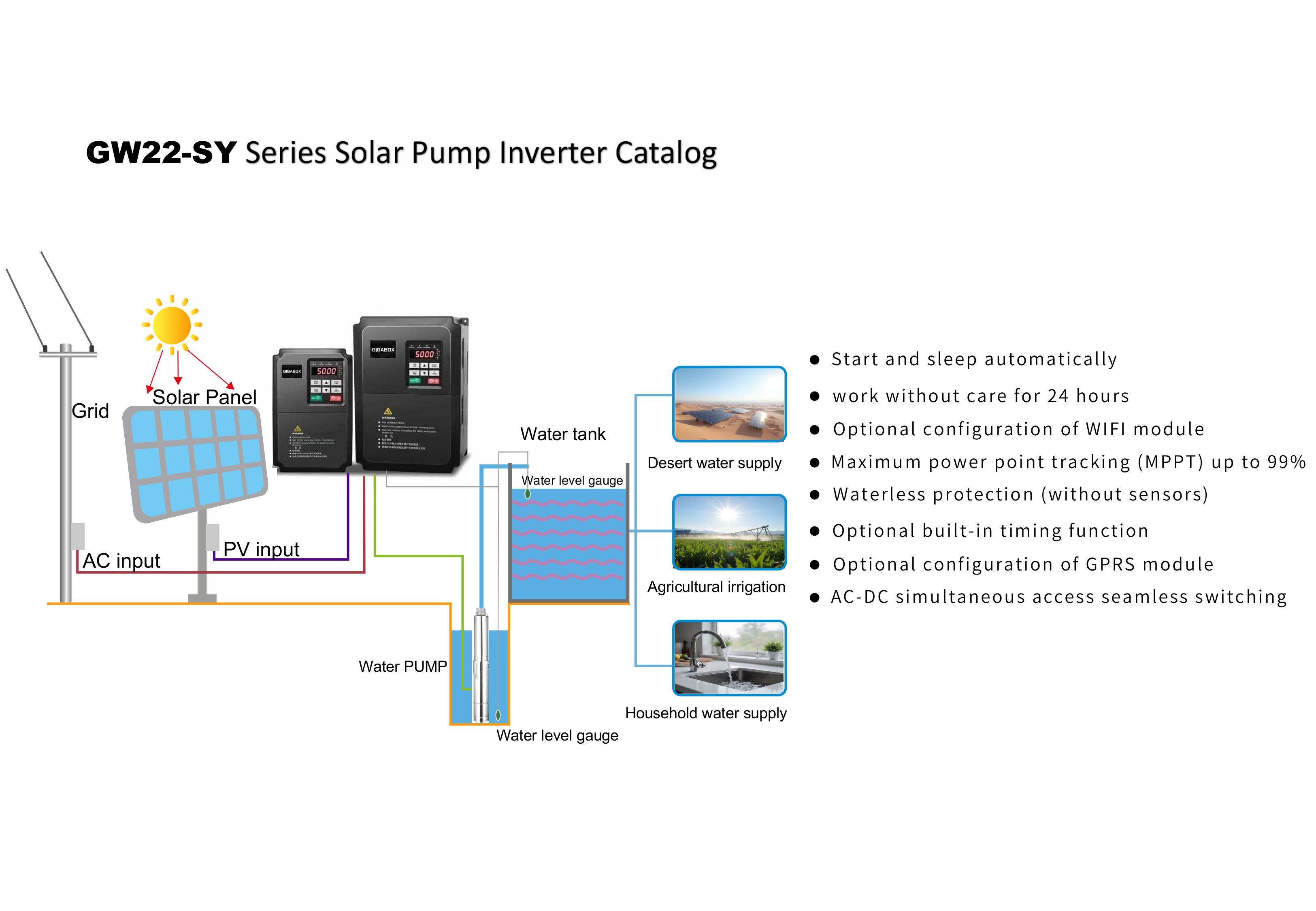

1. Giới thiệu chung về sản phẩm

Biến tần GW22-SY là thiết bị điều khiển hệ thống bơm nước sử dụng nguồn năng lượng hỗn hợp từ tấm pin năng lượng mặt trời (PV) và điện lưới AC. Sản phẩm được thiết kế để hoạt động tự động hóa hoàn toàn, giúp tối ưu hóa việc khai thác năng lượng sạch cho các nhu cầu về nước.

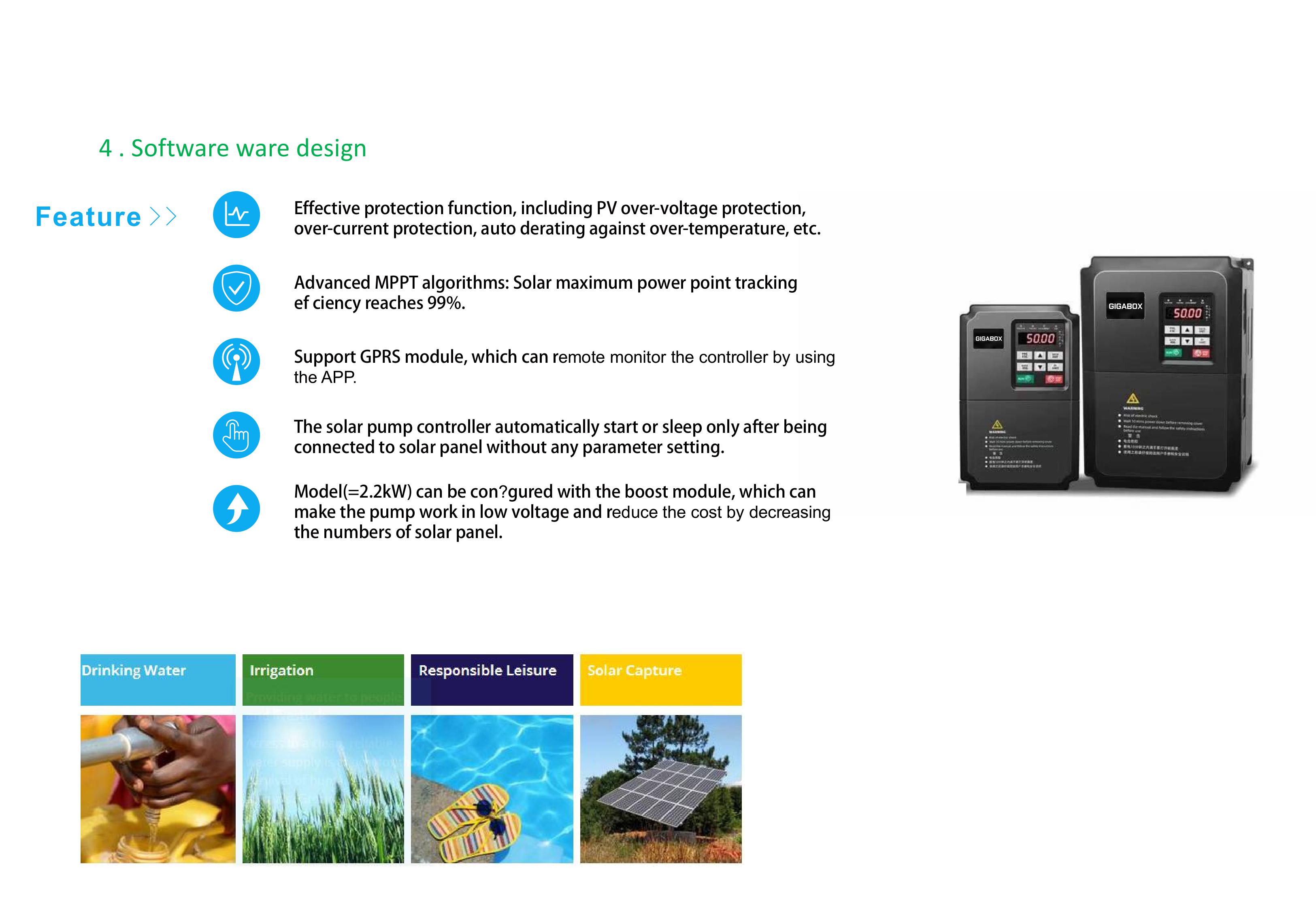

2. Các tính năng nổi bật

• Hiệu suất MPPT cực cao: Sử dụng thuật toán dò điểm công suất cực đại (MPPT) tiên tiến với hiệu suất lên đến 99,6%, giúp tận dụng tối đa năng lượng từ mặt trời.

• Chế độ kép (AC-DC): Hỗ trợ kết nối đồng thời cả nguồn DC từ pin mặt trời và nguồn AC từ lưới điện, cho phép chuyển đổi liền mạch để đảm bảo hệ thống hoạt động liên tục.

• Vận hành thông minh: Tự động khởi động khi có nắng và chuyển sang chế độ ngủ (sleep) khi trời tối hoặc thiếu năng lượng mà không cần cài đặt thông số phức tạp.

• Bảo vệ toàn diện: * Chống chạy khô (waterless protection) không cần cảm biến.

  • Bảo vệ quá áp, quá dòng, quá nhiệt, ngắn mạch và mất pha.

• Kết nối linh hoạt: Có tùy chọn tích hợp module WIFI hoặc GPRS để giám sát hệ thống từ xa qua ứng dụng điện thoại (APP).

• Tiết kiệm chi phí: Các model từ 2.2kW trở xuống có thể tích hợp module boost, cho phép hệ thống hoạt động ở điện áp thấp, giúp giảm số lượng tấm pin mặt trời cần lắp đặt.

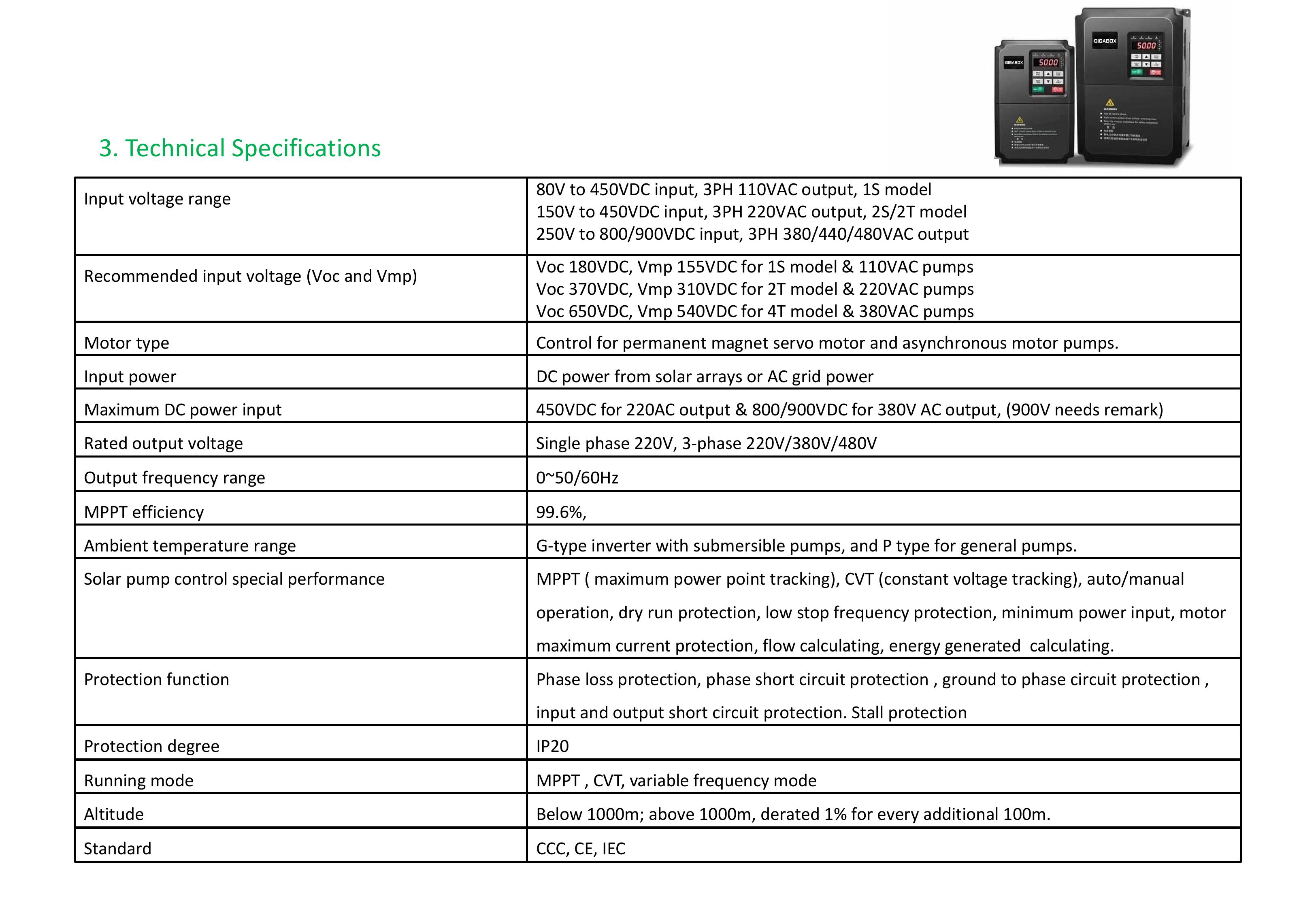

3. Thông số kỹ thuật chính

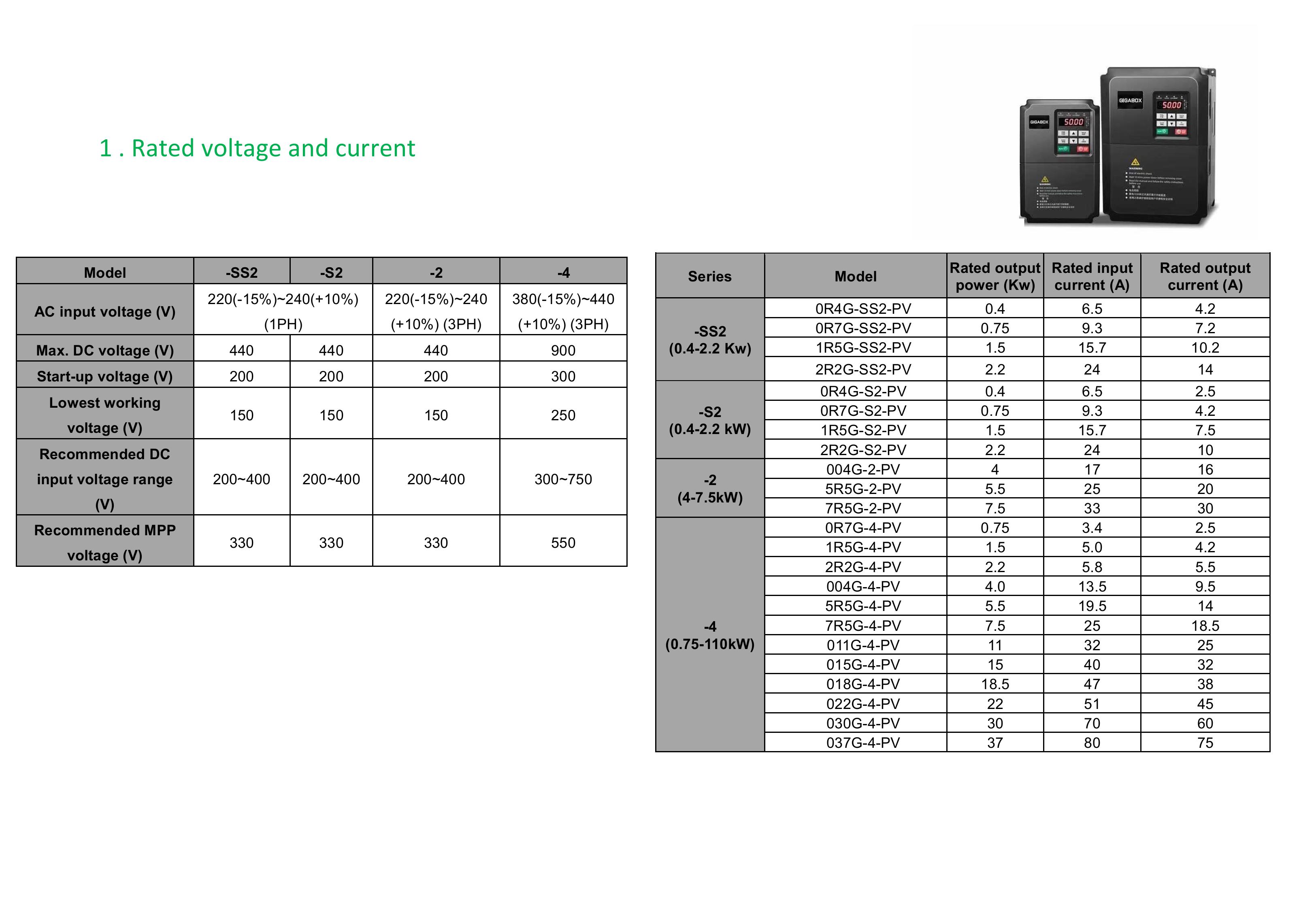

Sản phẩm có dải công suất rộng từ 0.4kW đến 37kW, phù hợp với nhiều loại motor (cả motor đồng bộ nam châm vĩnh cửu và motor không đồng bộ).

Thông số	Chi tiết
Điện áp đầu vào DC	150V – 450VDC (cho hệ 220V) và 250V – 900VDC (cho hệ 380V)
Điện áp đầu ra AC	1 pha 220V, 3 pha 220V/380V/480V
Tần số đầu ra	0 ~ 50/60 Hz
Cấp bảo vệ	IP20

4. Ứng dụng thực tế của sản phẩm

Sản phẩm được ứng dụng đa dạng trong nhiều lĩnh vực đời sống và sản xuất:

• Nông nghiệp & Tưới tiêu: Cung cấp nước cho các hệ thống tưới tự động cho trang trại, cây ăn quả, giúp tiết kiệm chi phí điện năng đáng kể.

• Cung cấp nước sinh hoạt: Dùng cho các hộ gia đình hoặc khu dân cư để bơm nước từ giếng khoan lên bồn chứa.

• Chăn nuôi & Sa mạc: Cung cấp nước uống cho gia súc hoặc phục vụ sinh hoạt tại các khu vực hẻo lánh, vùng cao hoặc vùng sa mạc không có điện lưới.

• Giải trí & Tiện ích: Sử dụng cho các hệ thống lọc nước hồ bơi hoặc các đài phun nước trang trí (Responsible Leisure).

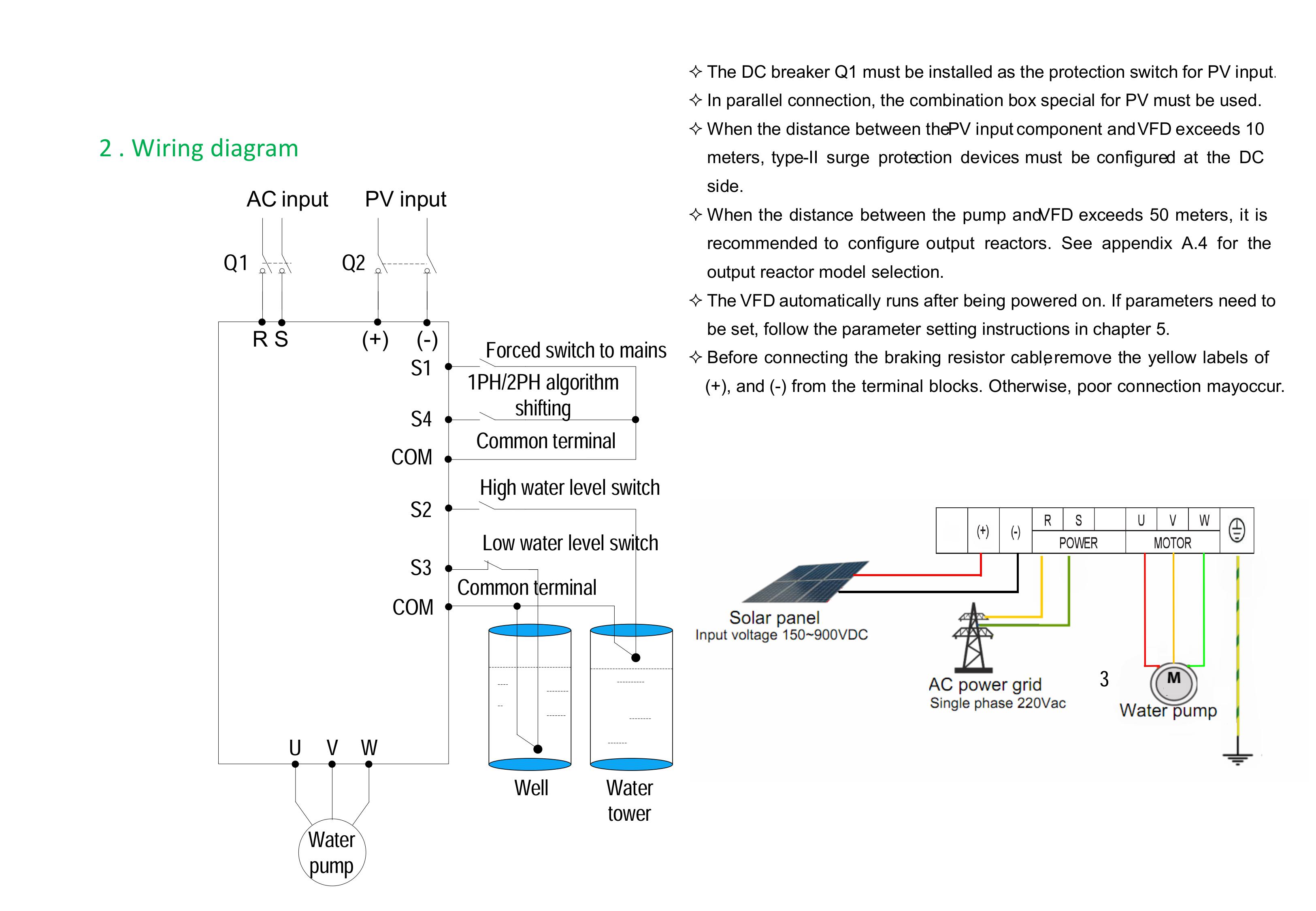

Lưu ý lắp đặt: * Cần lắp đặt thiết bị đóng cắt (breaker) Q1 cho đầu vào PV để bảo vệ hệ thống.

• Nếu khoảng cách từ biến tần đến bơm vượt quá 50m, nhà sản xuất khuyến nghị nên lắp thêm cuộn kháng đầu ra (output reactor).

Biến tần chuyển đổi 1 pha sang 3 pha là một thiết bị điện tử công suất hiện đại, giải quyết vấn đề nan giải khi bạn có nguồn điện lưới gia đình (1 pha 220V) nhưng lại muốn vận hành các động cơ công nghiệp (3 pha 220V hoặc 380V).

Dưới đây là những thông tin chi tiết về dòng thiết bị này:

---

1. Nguyên lý hoạt động

Biến tần thực hiện quá trình chuyển đổi năng lượng qua hai giai đoạn chính:

1. Chỉnh lưu: Chuyển đổi dòng điện xoay chiều (AC) 1 pha từ lưới điện thành dòng điện một chiều (DC) thông qua bộ cầu chỉnh lưu và tụ lọc.

2. Nghịch lưu: Sử dụng các bộ linh kiện bán dẫn (thường là IGBT) để biến đổi dòng DC ngược lại thành dòng AC 3 pha. Công nghệ điều chế độ rộng xung (PWM) cho phép thiết bị tạo ra dòng điện có tần số và điện áp thay đổi được.

---

2. Các loại biến tần chuyển đổi phổ biến

Dựa trên điện áp đầu ra, thiết bị này thường chia làm hai dòng chính:

• Vào 1 pha 220V – Ra 3 pha 220V:

  • Đây là loại phổ biến nhất.

  • Lưu ý quan trọng: Bạn phải đấu nối lại các cuộn dây của động cơ từ hình Sao (Y) 380V sang hình Tam giác ($\Delta$) 220V để động cơ đạt đủ công suất.

• Vào 1 pha 220V – Ra 3 pha 380V:

  • Sử dụng mạch nhân áp bên trong để nâng điện áp.

  • Loại này giúp chạy trực tiếp động cơ 3 pha 380V mà không cần đấu nối lại dây, tuy nhiên giá thành thường cao hơn và công suất thường bị giới hạn (thường dưới 7.5kW).

---

3. Lợi ích khi sử dụng

• Tiết kiệm chi phí: Không cần tốn chi phí lớn để kéo điện lưới 3 pha từ điện lực (vốn yêu cầu thủ tục phức tạp và trạm biến áp riêng).

• Bảo vệ động cơ: Tích hợp các chức năng bảo vệ như chống quá tải, quá áp, sụt áp, mất pha và ngắn mạch.

• Khởi động mềm: Giúp động cơ khởi động từ từ, tránh dòng khởi động cao gây sụt áp lưới điện và giảm hao mòn cơ khí cho máy móc.

• Điều chỉnh tốc độ: Cho phép thay đổi tốc độ quay của động cơ linh hoạt thông qua việc thay đổi tần số (Hz).

---

4. Ứng dụng thực tế

Thiết bị này cực kỳ hữu ích trong các bối cảnh sau:

• Sản xuất nhỏ lẻ: Các xưởng mộc, xưởng cơ khí gia đình sử dụng máy tiện, máy phay, máy nén khí 3 pha.

• Nông nghiệp: Vận hành hệ thống bơm tưới tiêu hoặc máy xay xát tại các khu vực chỉ có điện dân dụng.

• Dân dụng: Sử dụng cho thang máy gia đình hoặc hệ thống điều hòa trung tâm công suất lớn.

---

5. Những lưu ý khi lựa chọn

1. Công suất: Luôn chọn biến tần có công suất bằng hoặc lớn hơn công suất động cơ (ví dụ: động cơ 2.2kW nên dùng biến tần 2.2kW hoặc 3.7kW để đảm bảo độ bền).

2. Kiểu đấu nối: Kiểm tra xem động cơ của bạn có hỗ trợ chạy điện 220V (đấu Tam giác) hay không trước khi mua loại ra 220V.

3. Môi trường lắp đặt: Biến tần tỏa nhiệt khá lớn, cần lắp trong tủ điện thông thoáng và tránh bụi bẩn, ẩm ướt để kéo dài tuổi thọ linh kiện.
